        橋梁分析模塊

        模塊特點

        ■  專為橋梁檢測行業設計,提供最先進的解決方案;

        ■  基于橋梁檢測工作流程設計的全新界面;

        ■  集易用性、專業性、可靠性于一體;

        ■  向導式操作,隨著橋梁試驗進程,引導用戶完成各項橋梁檢測試驗。



        模塊功能

        靜載模塊

        ■  流程化界面操作,為橋梁靜載試驗提供最先進的解決方案;



        DHDAS-52



        ■  可視化參數設定,參數設置過程中實時顯示通道狀態。

        ■  專業化視圖顯示,配備專用靜載視圖,直觀顯示各級加載。



        DHDAS-53



        ■  方案級的數據輸出和轉換功能,具有Word文檔活動報告功能。



        動載模塊

        ■  流程化界面操作,為橋梁動載試驗提供最先進的解決方案;



        DHDAS-54



        ■  可視化參數設定,參數設置過程中實時顯示通道狀態。

        ■  方案級的數據處理功能,可對多次測量的數據一次性完成所需處理。

        ■  專業化視圖顯示,配備專業的沖擊系數計算視圖,一鍵式操作,直接顯示計算結果。



        DHDAS-55



        ■  方案級的數據輸出和轉換功能,具有Word文檔活動報告功能。



        索力模塊

        ■  流程化界面操作,為橋梁索力試驗提供最先進的解決方案;



        DHDAS-56



        ■  可視化參數設定,參數設置過程中實時顯示通道狀態。

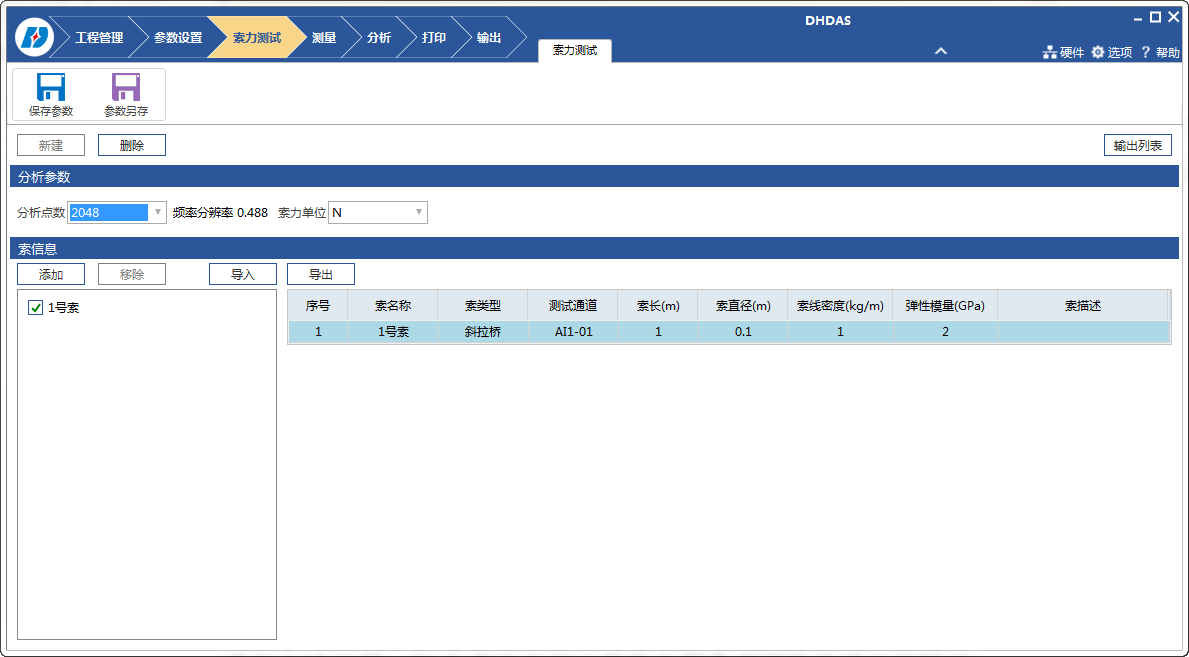

        ■  完善的索信息管理,內置索信息庫,確保索參數的準確與可靠。



        DHDAS-57



        DHDAS-58

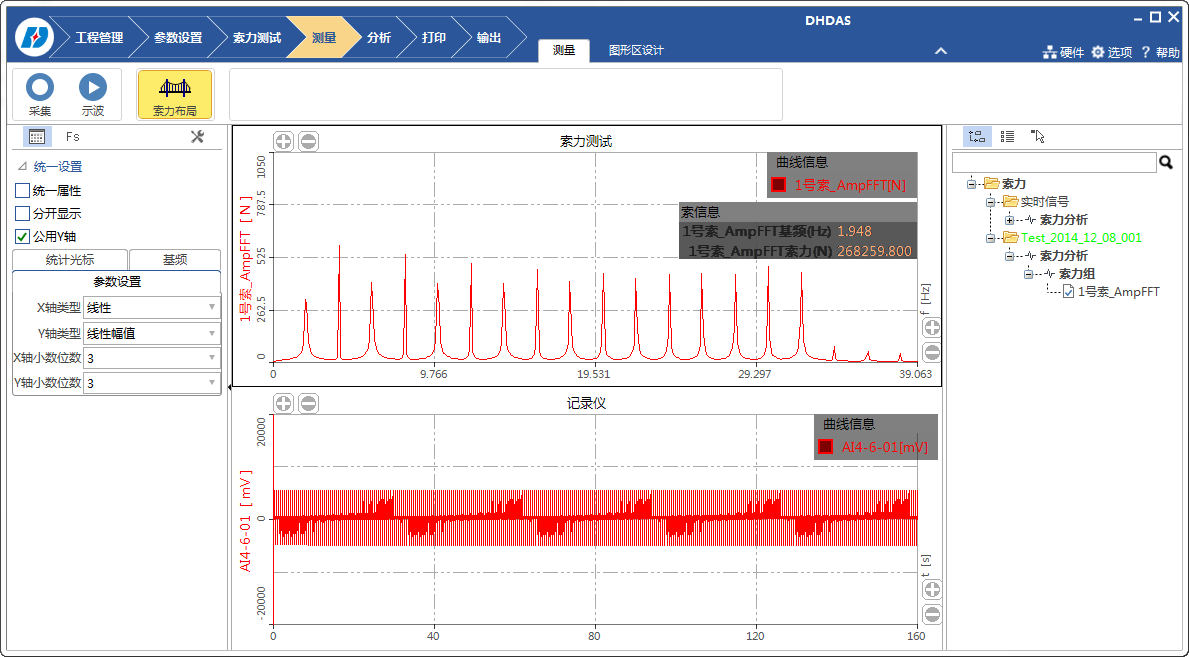

        ■  采用簡單、快速而又可靠的振動法測算拉索的索力,通過測得的拉索振動固有頻率估算拉索的索力,實時監測索力的變化,也可以事后      計算索力值。

        ■  方案級的數據輸出和轉換功能,具有Word文檔活動報告功能。



        試驗模態模塊

        ■  流程化界面操作,為橋梁模態試驗提供最先進的解決方案;



        DHDAS-59



        ■  快速幾何建模,建模模塊提供了可以高效建立這些線框模型的不同方法,結構文件界面上直接完成子結構、結點、連線的添加、刪除、      移動、復制、粘貼以及參數修正等操作;可自動生成規則模型;



        DHDAS-60



        ■  可視化參數設定,參數設置過程中實時顯示通道狀態,結合對應模型,能夠快速準確的匹配通道與測點號的對應關系;

        ■  專業化視圖顯示,便于試驗過程中信號的實時顯示與分析;

        ■  便捷的數據預處理功能,具備導航條功能,預覽全局數據,針對異常數據點,能夠快速定位,進行有效處理;

        ■  值得信賴的數據管理,直觀的測點清單和智能的自檢特性,強調并顯示異常測點,高效的檢查大容量試驗數據。



        DHDAS-61



        ■  豐富的模態參數估計,提供了多種快速、準確的參數估計方法:op.polylscf、強化頻域分解法(EFDD)、基于傳遞率、基于自互功率譜;

        ■  幾步內生成模態振型,用戶能夠輕松方便的觀察振型動畫;各界模態參數分別顯示或同時顯示一個或多個模型;連續動畫、步進動畫、      三維彩色動畫、等高線動畫、四視圖同步動畫、矢量圖顯示等;動畫幅度、速度可調。



        DHDAS-62



        ■  為了對估計得到的模態振型的質量予以評估,模態分析模塊提供了多種手段:頻響曲線擬合、穩態圖、模態置信準則(MAC)、模態        相位共線性、相位偏移、模態指示函數、模態參與因子等。
