階次分析模塊

模塊特點

■  采用先進的數字跟蹤濾波和重采樣技術，對振動信號進行整周期等角度采樣，實現無泄露、極陡峭的階次分析；

■  每轉信號都能連續進行采集、分析和保存，保證了數據的完整性；

■  支持接入多種振動傳感器及各項參數的靈活設置功能；

■  數據實時顯示、分析和處理，也可事后分析；

分析功能

■  重采樣波形

    通過重采樣波形，可準確分析旋轉機械設備的振動幅值與相位的變化

■  階次譜

    不論轉速升高還是降低，均可完整顯示轉速頻率下的各階幅值成分，可幫助用戶進行旋轉機械設備的運行狀態判斷

■  波德圖

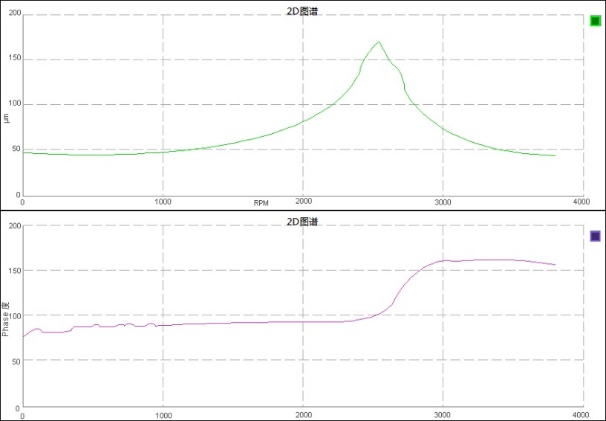

    以轉速為橫坐標，將幅值和相位隨轉速過程的變化而變化的兩條曲線描繪在同一張圖上，為判斷旋轉設備在過臨界時的狀態提供依據

■  極坐標圖

    以過轉速下基頻幅值作為向徑的模，相位作為向徑的幅角在極坐標平面上繪制的曲線，通過相位和幅值的變化來了解旋轉設備過臨界時的狀態

■  軸心軌跡圖

    是軸心相對于軸承座的運動軌跡，反映了轉子瞬時的渦動狀況

■  三維譜陣圖

    以頻率為橫坐標，幅值為縱坐標，時間或轉速為第三坐標的一系列頻譜圖組成的三維譜圖或云圖，可應用于旋轉機械升速和降速整個過程振動信號的頻率變化記錄。三維瀑布圖可以清楚地顯示各頻率成分隨轉速的變化情況

■  三維轉速譜陣

    以階次譜按轉速間隔順序排列的譜陣，對于一段轉速區間內的設備運行情況進行完整的顯示和判斷；

■  三維時間譜陣

    以階次譜按時間間隔順序排列的譜陣，對于一段時間內的設備運行情況進行完整的顯示和判斷；

■  振動階次、幅值、相位列表

    通過表格形式可更直觀的顯示旋轉機械設備的各階幅值與相位信息，即使是一般的工程人員也能迅速對旋轉設備的運行狀態做出判斷。
