消防車云梯實驗

試驗對象：30米消防車伸縮云梯

試驗內容：動靜應力及模態實驗

實驗目的及意義：

1.  靜應力實驗目的

   （1）得到云梯在危險工況下的應力分布情況，確定危險截面；

   （2）對比有限元分析結果，檢驗與完善靜力學計算力學模型；

   （3）評估云梯結構設計的合理性、可靠性。

2.  動應力實驗目的

   （1）得到云梯在各種動態危險工況下的應力分布情況，確定危險截面、動態設計控制工況；

   （2）為確定結構動載系數或動態載荷（如水炮力）提供參考依據；

   （3）對比有限元分析結果，檢驗與完善計算力學模型；

3.  模態實驗目的

   （1）通過參數識別，確定云梯的模態參數（如固有頻率、振型、阻尼比、模態質量、模態剛度等），從而檢驗與完善計算力學模型，并對云梯的整體剛度、抗震、抗風性能做出準確而科學的評價。

   （2）由已知的固有頻率的值來指導云梯的生產和使用，使其在使用過程中盡量避開固有頻率，以防止產生共振破壞。

主要實驗儀器設備及用途

1、靜態應變儀（靜態測試中測點信號數據的采集、處理、傳送、型號東華DH3815N）

2、動態信號測試分析系統（信號調理、低通濾波、電壓放大、抗混濾波及A/D轉換于一體、型號東華DH5922）

3、數據處理軟件（根據不同需要對數據進行存儲、運算及分析等、型號東華DHDAS、DHDMA）

實驗圖片

測試點布置圖及描述

應變片貼片情況

5920及調理器接線圖

模態實驗結果：

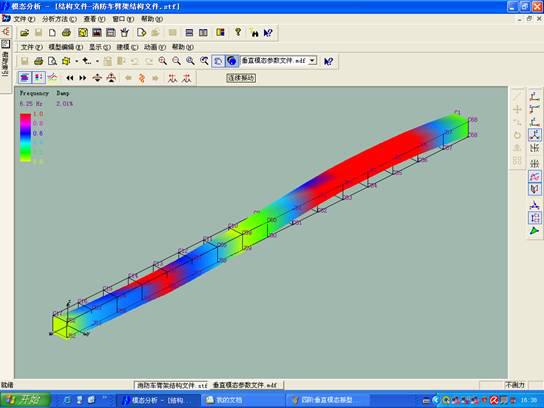

消防車云梯一階振型

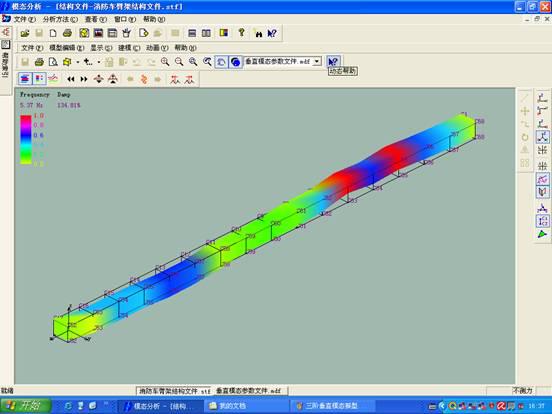

消防型車云梯二階振型

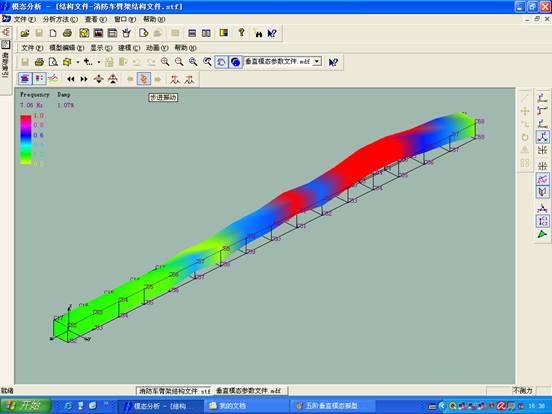

消防車云梯三階振型

消防車云梯四階振型

消防車云梯五階振型

消防車云梯六階振型

消防車云梯七階振型

消防車云梯八階振型
